Trenzado de cables de cobre y aluminio simplificado: solución profesional de máquina rígida

Trenzado de Cables de Aluminio y Cobre Fácil: Solución Profesional de Máquina Rígida

1. Aplicación

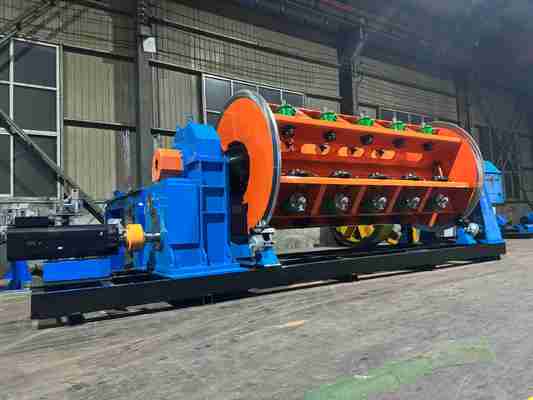

Esta  máquina  se utiliza  principalmente para el producción  de grandessecciones  y  gran-longitud  de  aluminio  con  núcleo  de  acero trenzado cable Componentes principales cobre, aluminio Componentes principales aleación de aluminio conductores sin retorcimiento inverso trenzado; también puede ser utilizada para el retorcimiento y Componentes principales sin retorcimiento inverso de núcleos de conductores redondos, de forma especial y en forma de sector.2.  Componentes principales 2.1.  Soporte de desenrollado Φ630

2.2.  Soporte de guía de alambre tipo #                                             2.3.  Trenzadera 6B, 12B, 18B

2.4. Matriz de ensamblaje de alambre y dispositivo de compactación

       2.5. Contador de metros (Mecánico, Electrónico)

                        Sistema de protección de seguridad

Cabrestante doble resistente Φ 2000                                 Sistema de protección de seguridad

2.7. Soporte de desenrollado tipo columna Φ 2500

      2.8. Sistema de control eléctrico

       2.9. Sistema de protección de seguridad

                                               2.10.

Dispositivo de carga de bobina lateral inferior

3.

Características principales3.1.

La máquina completa adopta transmisión de eje de tierra separada, y el cuerpo de trenzado es impulsado a rotar por una caja de cambios dedicada. En comparación con la trenzadora de jaula de transmisión de eje de tierra tradicional, tiene una estructura simplificada, lo que hace que el mantenimiento del equipo sea más conveniente.3.2.

El control de toda la máquina adopta un PLC de la serie S7-Smart200, y varios parámetros del proceso de producción se configuran a través de la pantalla táctil. Cada sección de la jaula y el cabrestante son impulsados por un servomotor Jiangsu Zhima, y el controlador del motor es un dispositivo de convertidor de frecuencia. Para garantizar la precisión de la transmisión, el motor de transmisión adopta un codificador de rejilla de retroalimentación, y toda la máquina adopta un método de comunicación de bus para garantizar la precisión de la transmisión de la señal. En la producción real, los usuarios configuran los parámetros del proceso, como el paso de cada sección de la jaula y la velocidad de la línea de producción en la pantalla táctil de acuerdo con las especificaciones del cable requeridas. Al arrancar, la velocidad de cada parte de transmisión es calculada automáticamente por el PLC para garantizar la sincronización de toda la máquina y la precisión del paso del alambre trenzado, y para lograr una regulación de velocidad continua de toda la máquina. El sistema de control electrónico tiene tecnología avanzada, operación conveniente y operación confiable.3.3.

Se utiliza el principio de pulso para detectar la rotura de alambre, lo que puede determinar con precisión la señal de rotura de alambre de cualquier bobina en cada sección de la jaula, garantizando la precisión de la detección. A través de la pantalla en la pantalla táctil, el operador puede resolver rápidamente el problema y comenzar el próximo arranque.3.4.

La máquina utiliza un controlador programable S7-200 y un bus de campo para comandar y coordinar unificadamente el estado de trabajo de todas las partes de la máquina, y utiliza un convertidor de frecuencia para controlar el arranque y la operación del motor de CA. Se utiliza una pantalla táctil para configurar y mostrar varios procesosparámetros. El sistema de control electrónico es tecnológicamente avanzado, fácil de operar y confiable en operación. 4.Parámetros técnicos principales

Modelo (Máquina de Trenzado Rígido)

6.Foto de embalaje

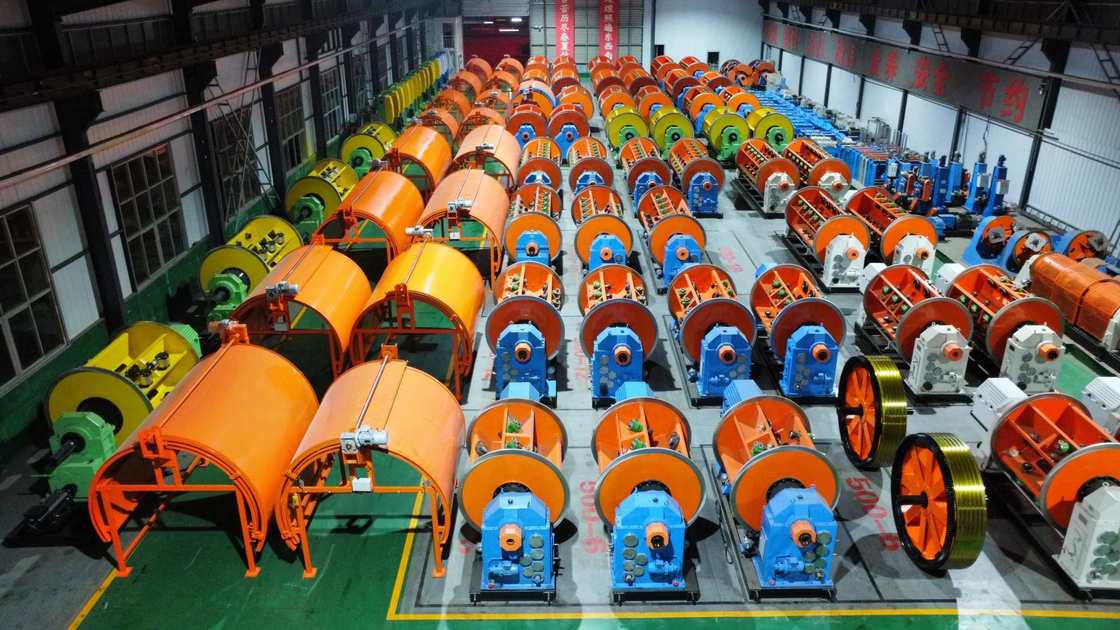

7.Nuestra fábrica e introducción

Hebei Baohong Electrical Machinery Co., Ltd. fue fundada el 1 de agosto de 2006. Ubicada en la zona industrial del municipio de Shawa, ciudad de Hebei, que se encuentra en el centro triangular de Beijing, Tianjin y Shijiazhuang, la empresa goza de transporte conveniente y abundantes recursos de hierro y acero.Comenzando con la producción de productos de la serie de máquinas de trenzado, ha pasado por 18 años de desarrollo.

Confiando plenamente en las ventajas de talento y la fortaleza técnica, la empresa investiga y desarrolla continuamente nuevas tecnologías y procesos, logrando un crecimiento constante y evolucionando gradualmente hacia una entidad económica integral con tecnología de fabricación avanzada, fuerte capacidad de producción y

redes de ventas que cubren todo el país y el extranjero. La empresa cubre un área de fábrica de 30,000 metros cuadrados, con más de 100 empleados, incluyendo 12 ingenieros mecánicos y eléctricos, y su equipo de procesamiento totaliza más de 60 millones de yuanes. Actualmente, a través de la introducción de equipos de procesamiento a gran escala y la investigación, desarrollo y mejora de procesos, la empresa se ha convertido en el único fabricante en China que produce unidades de la serie de máquinas de trenzado de jaula JLK en una línea de ensamblaje.
