Datos del producto:
Pago y Envío Términos:
|
| Nombre: | Tipo giratorio equipo del arco de la fabricación de cables del alambre de la máquina de Strander del | Modelo: | GB 630(500) /JGB-700/JGB-800 |
|---|---|---|---|
| El material: | Cables de cobre, al, acero | PLC: | Las empresas Siemens |
| Marca del rodamiento: | En el caso de las empresas | Marca del motor: | Las empresas Siemens |
| Color de la máquina: | No se puede optar | Período de garantía: | Un año |
| Resaltar: | Salto Strander de la fabricación de cables del alambre,Salto giratorio Strander,Equipo de la fabricación de cables del salto |
||

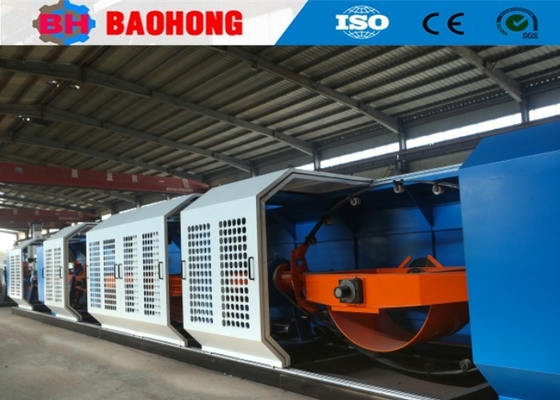

Equipo de fabricación de cables de alambre de tipo arco giratorio
1Aplicación
Esta máquina se utiliza principalmente para fijar alambre de cobre o alambre Al, ACSR y alambre de acero.
2. Estructura
2.1 Diámetro del alambre único Alambre de cobre φ1,3-φ4,5 mm
El cable de aluminio φ1,5·φ5,0 mm
Cables de acero φ1,0 φ3,8 mm
2.2 Ancho de empalme 40-372,7 mm
2.3 Potencia del motor principal 37 kW
2.4 Velocidad de rotación del salto 800 r/min
2.5 Especificaciones del carrete de captación PN800-PN1600
2.6 Especificaciones de las ruedas de capstan φ1200 ((Dispositivo de doble capstan)
2.7 Tamaño de la bobina PND560
2.8 Dimensiones 14600 mm*1710 mm*1650 mm
|
Modelo (máquina de fijación por salto)
|
JGB-630 ((500) | JGB-700 | Se trata de un sistema de control de velocidad | |
|
Diámetro del cable único
|
Cubiertas | φ1,8 a 5 mm | φ2-5 mm | φ2,5-5 mm |
| de aluminio | φ2,0 a 5 mm | φ2,5-5 mm | φ3,0 a 5 mm | |
|
Cables de acero galvanizado
|
φ1,0-4,0 mm | φ1,2 a 4,0 mm | φ1,5-4,0 mm | |
|
OD máximo del conductor enramado
|
φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| El lanzamiento en la orilla | 6 Jaula para el encallamiento de los bobinos | 31.1-235.0 mm | 31.1-235.0 mm | 31.1-235.0 mm |
| Velocidad de rotación máxima | 6 Jaula para el encallamiento de los bobinos | 1000 r/min | Se aplicarán las siguientes medidas: | Se aplicarán las siguientes medidas: |
| Capstán | Diámetro de la rueda de Capstan | Las demás: | Cubierto | Cubierto |
| Fuerza máxima de arranque | 10 T | 10 T | 12 T | |
|
Potencia del motor
|
37 KW | 45 KW | 55 kW | |
|
Tamaño de la bobina
|
630*475*127 | 710*530*127 | 800*600*127 | |
|
El centro de pago Bobbin
|
630*475*127 | 710*530*127 | 800*600*127 | |
|
Bobbin de recogida
|
1250*950*80 | 1600*1180*80 | 1600*1180*80 | |
|
Velocidad lineal máxima de arranque
|
Se aplican las siguientes medidas: | Se aplican las siguientes medidas: | Se aplican las siguientes medidas: | |
|
Altura central
|
de una longitud igual o superior a 1000 mm | de una longitud igual o superior a 1000 mm | de una longitud igual o superior a 1000 mm | |
Hejian Baohong Electrical Machinery Co., Ltd. fue fundada en 2006.ha sido el mayor fabricante profesional de máquinas de fijación de alambre y máquinas de colocación en el norte de China.
Desde 2006, confiando en el cuidado y el apoyo de nuestros clientes,Baohong Machinery se ha dedicado a la investigación y desarrollo de la máquina de fijación de alambre y la máquina de colocación y ha hecho grandes mejorasAhora nos hemos convertido en la única fábrica que puede desarrollar la producción de la serie JLK de máquinas rígidas para ser una línea de montaje de procesamiento en China,y también hemos desarrollado de forma independiente las líneas JGB Bow skip stranding, las líneas de cableado tipo CGB Bow skip y las líneas de colocación tipo CLY High speed Cradle.
Ahora, Hejian Baohong Electrical Machinery Co., Ltd., cubre un área de 10000 metros cuadrados, taller de producción de 8000 metros cuadrados.El valor de la producción anual es de más de 10 millones de dólares en la actualidad, y se ha convertido en uno de los más importantes fabricantes de maquinaria de rayo en China.
