Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Máquina espiral del blindaje del cable de la tira | Tamaños de carrete aplicables: | Las demás partidas de los artículos del capítulo 85 |
|---|---|---|---|
| Tipo de máquina: | Tipo planetario | Diámetro del alambre: | 1.5-2.5 mm |
| Diámetro del cabrestante: | 2000 mm | Materiales aplicables: | Acero/Cu/Al |
| Marca del rodamiento: | En el caso de las empresas | Período de garantía: | Solicitud del cliente |
| Resaltar: | Máquina espiral del blindaje del cable de la tira,máquina del blindaje del cable de 500 milímetros,NSK que lleva la máquina del blindaje del cable |
||

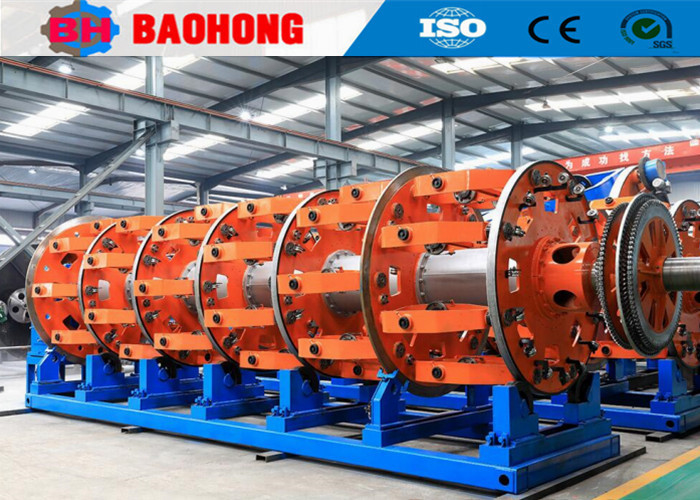

Máquina de blindaje de cables en espiral de 500 mm con rodamiento NSK
1. Aplicación
Esta máquina se utiliza principalmente para blindar alambre de acero simple o doble alrededor del cable, o para fabricar grandes secciones de cables de alambre de acero.La máquina adopta un controlador programable y una pantalla táctil para comandar y coordinar el estado de funcionamiento eléctrico de cada parte de la máquina. Los parámetros del proceso se pueden mostrar, configurar y modificar en la pantalla táctil. Se utiliza un dispositivo de regulación de velocidad de frecuencia variable para controlar la velocidad de arranque y funcionamiento del motor de CA. El sistema de control eléctrico tiene tecnología avanzada, operación conveniente y operación confiable.
2. Componentes principales
Strand de desbobinado central, manguera de blindaje, portamatriz, dispositivo de taping, dispositivo de tracción, contador de metros, dispositivo de desplazamiento de bobinado, sistema de transmisión y sistema de control eléctrico.
3. Características principales
3.1 Escritorio de operación con pantalla táctil tipo gabinete, conveniente para la operación y estético en su forma.
3.2 Se ha añadido refuerzo al soporte frontal de la máquina principal para aumentar la estabilidad.
3.3 La base de la matriz de alambre está conectada al soporte frontal de la máquina principal, lo que proporciona una mayor integración y una mejor rigidez mecánica.
4. Parámetros técnicos
Modelo (Máquina de blindaje de alambre de acero) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diámetro del alambre de acero | 1-2.5 mm | 1-2.5 mm | 1-2.5 mm | 1-2.5 mm | |
| OD máximo trenzado | 40 mm | 55 mm | 60 mm | 70 mm | |
| Paso de trenzado | Jaula de trenzado de 24 bobinas |
38-752 | 51-942 | 63-1144 | 500-4120 |
Jaula de trenzado de 36 bobinas |
38-752 | 51-942 | 63-1144 | 500-4120 | |
Jaula de trenzado de 42 bobinas |
38-752 | 51-942 | 63-1144 | 500-4120 | |
| Jaula de trenzado de 48 bobinas | 38-752 | 51-942 | 63-1144 | 500-4120 | |
| Velocidad de rotación | Jaula de trenzado de 24 bobinas | 98 r/min | 90 r/min | 68.3 r/min | 55 r/min |
| Jaula de trenzado de 36 bobinas | 88 r/min | 80 r/min | 58.3 r/min | 45 r/min | |
| Jaula de trenzado de 42 bobinas | 78 r/min | 70 r/min | 48.3 r/min | 35 r/min | |
| Jaula de trenzado de 48 bobinas | 68 r/min | 60 r/min | 38.3 r/min | 28 r/min | |
Cabrestante |
Diámetro de la rueda del cabrestante | 1600 mm | 2000 mm | 2000 mm | 2500 mm |
| Fuerza máxima de arrastre | 10T | 15T | 15T | 20T | |
Potencia del motor |
45 KW | 55 KW | 55 KW | 75 KW | |
Tamaño de la bobina |
315 mm | 400 mm | 500 mm | 630 mm | |
Bobina de desbobinado central |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Bobina de bobinado |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Velocidad lineal máxima de arrastre |
25 m/min | 30 m/min | 34.7 m/min | 45 m/min | |
Altura central |
1000 mm | 1000 mm | 1000 mm | 1100 mm | |
5. Fotos
6. Foto de embalaje
7. Nuestra fábrica e introducción
Hejian Baohong Electrical Machinery Co., Ltd. fue establecida en 2006. Nuestra empresa está ubicada en la Zona de Desarrollo Económico de la ciudad de Hejian, provincia de Hebei, y ha sido el mayor fabricante profesional de máquinas de trenzado y máquinas de tendido de cables en el norte de China.
Desde 2006, confiando en el cuidado y apoyo de nuestros clientes, Baohong Machinery se ha dedicado a la investigación y desarrollo de máquinas de trenzado y tendido de cables y ha logrado grandes mejoras. Ahora nos hemos convertido en la única fábrica que puede desarrollar la producción de la serie de máquinas de trenzado rígido JLK para ser un procesamiento en línea de ensamblaje en China, y también hemos desarrollado de forma independiente las líneas de trenzado de salto de arco JGB, las líneas de cableado de tipo salto de arco CGB y las líneas de tendido de tipo cuna de alta velocidad CLY.
Ahora, Hejian Baohong Electrical Machinery Co., Ltd., cubre un área de 10000 metros cuadrados, taller de producción de 8000 metros cuadrados. Nuestra empresa cuenta con 60 empleados, incluyendo 10 personal de I+D. El valor de producción anual supera los 10 millones de dólares en la actualidad, y se ha convertido en uno de los fabricantes de máquinas de trenzado más importantes de China.
