Datos del producto:
Pago y Envío Términos:
|
| Product name: | Durable Bearing Type Tubular Stranding Machine | Shape: | Tubular |
|---|---|---|---|
| Tamaños del carrete: | 400 milímetros, 500 milímetros, 630 milímetros | Materials: | Cu, Al,Steel wires |
| Take-up bobbin: | 1250 mm ；1600 mm；2000 mm | Center Pay off bobbin: | 400 mm；500 mm；630 mm |
| Painting: | Customer customized | Warranty period: | 1 year warranty |
| Resaltar: | Tipo que lleva durable Strander tubular,Alambre que hace el strander planetario,Máquina de encalladura doble tubular de la torsión |
||

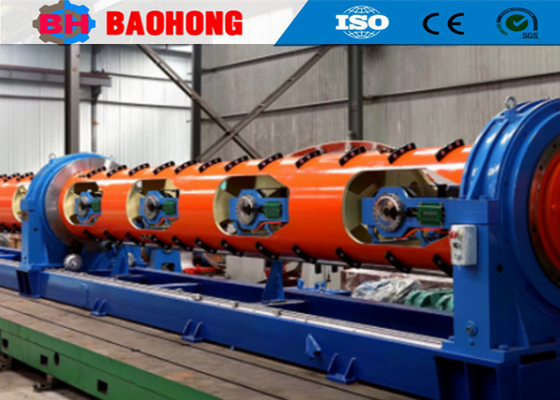

Máquina de ensamblaje tubular de tipo rodamiento duradero para la industria de fabricación de alambre
1Aplicación
Esta máquina de fabricación de cables de alambre eléctrico de alta velocidad se utiliza para fijar alambre de cobre, alambre de aluminio, alambre de acero, alambre de núcleo de acero de aluminio y cuerda de alambre de acero.Se utilizan tres conjuntos de rodamientos grandes para soportar el tubo giratorio de la serie de hebras tubulares JGG630 para lograr una mayor velocidad de rotación, un rendimiento suave y una vida útil más larga de los rodamientos.
2. Componente
2.1.Básico: soporte de pago, máquina principal, estación de lubricación, tenedor de matrices, ruedas de capstan, toma del eje final con traverso, regulador de velocidad CC, PLC Siemens, pantalla táctil, gabinete de control eléctrico,y escritorio de operaciones.
2.2A elección del usuario: regulador de velocidad de frecuencia variable CA,Las personas que viajan a través de los países de la UE son más vulnerables.
3. Parámetros técnicos
|
Modelo (máquina de enlaces tubulares)
|
JGG-400 |
JGG-500 |
JGG-630 |
|
|
Diámetro del cable único |
De cobre |
φ1,2-2,6 mm |
φ1,4-4 mm |
φ2-7 mm |
|
de aluminio |
φ1,8-2,6 mm |
φ1,8-4 mm |
φ2-7 mm |
|
|
OD máximo del conductor enramado
|
φ7 mm |
φ10 mm |
φ12 mm |
|
|
El lanzamiento en la orilla |
6 Jaula para el encallamiento de los bobinos |
37 a 281 mm |
de una longitud superior a 45 mm |
de una longitud superior a 80 mm |
|
12 Jaula para el barranco de los bobinos |
37 a 281 mm |
de una longitud superior a 45 mm |
de una longitud superior a 80 mm |
|
|
18 La jaula de los bobinos |
44 a 334 mm |
de una longitud superior a 45 mm |
de una longitud superior a 80 mm |
|
|
Velocidad de rotación |
6 Jaula para el encallamiento de los bobinos |
600 r/min. |
600 r/min. |
400 r/min. |
|
12 Jaula para el barranco de los bobinos |
600 r/min. |
500 r/min. |
300 r/min. |
|
|
18 La jaula de los bobinos |
450 r/min. |
400 r/min. |
El valor de las emisiones de CO2 será el siguiente: |
|
|
Capstán |
Diámetro de la rueda de Capstan |
φ600 mm |
φ800 mm |
φ1000 mm |
|
Fuerza máxima de arranque |
3T |
5T |
5T |
|
|
Potencia del motor
|
22 KW |
30 KW |
37 KW |
|
|
Tamaño de la bobina
|
Cubiertas |
500 mm |
630 mm |
|
|
El centro de pago Bobbin
|
Cubiertas |
500 mm |
630 mm |
|
|
Bobbin de recogida
|
Las demás: |
Las demás: |
Las demás medidas |
|
4. Foto
5Foto de embalaje.
6Nuestra fábrica y introducción
Hejian Baohong Electrical Machinery Co., Ltd fue establecida en 2006.ha sido el mayor fabricante profesional de máquinas de fijación de alambre y máquinas de colocación en el norte de China.
Desde 2006, confiando en el cuidado y el apoyo de nuestros clientes,Baohong Machinery se ha dedicado a la investigación y desarrollo de la máquina de fijación de alambre y la máquina de colocación y ha hecho grandes mejorasAhora nos hemos convertido en la única fábrica que puede desarrollar la producción de la serie JLK de máquinas rígidas para ser una línea de montaje de procesamiento en China,y también hemos desarrollado de forma independiente las líneas JGB Bow skip stranding, las líneas de cableado tipo CGB Bow skip y las líneas de colocación tipo CLY High speed Cradle.
Ahora, Hejian Baohong Electrical Machinery Co., Ltd., cubre un área de 10000 metros cuadrados, taller de producción de 8000 metros cuadrados.El valor de la producción anual es de más de 10 millones de dólares en la actualidad, y se ha convertido en uno de los más importantes fabricantes de maquinaria de enlaces en China.
